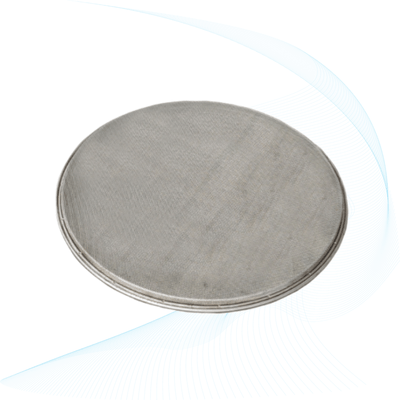

Rack d'écran vibrant rotatif

1: La structure d'écran en forme de U, également connue sous le nom de structure de l'écran principal secondaire, est un écran vibrant très couramment utilisé. Tout d'abord, un outil de pressage est utilisé pour fixer le maillage du diamètre du fil épais dans une rainure en forme de U, appelée maillage principal. Ensuite, fixez le filet de travail et placez-le à plat sur le dessus du filet principal et fixez-le avec une pince. L'avantage de cette structure de maillage est qu'il peut rapidement modifier le maillage de travail. Le filet principal sous le filet de travail sert de filet de travail de support squelettique pour assurer la surface de l'écran plat, empêcher l'impact du matériau et l'effondrement du filet de travail, et en même temps empêcher les boules de rebond sur l'écran de frapper le filet de travail et de le casser. L'amélioration et l'inconvénient de cette structure de grille sont que le chevauchement entre le réseau parent et le réseau de travail affecte la zone de dépistage.

Il existe différents types de cadres de grille pour les écrans vibrants rotatifs, y compris les cadres de sous-mailles, les cadres de grille monoculaire à double anneau, les cadres de grille adhésifs, etc., qui sont sélectionnés en fonction des caractéristiques du matériau de dépistage. Par exemple, la filtration liquide utilise généralement un cadre sous-matrice ou un cadre monométal à double anneau, tandis que les matériaux granulaires en poudre utilisent généralement un cadre de sous-matrice. Pour les poudres avec des particules relativement petites, un cadre en filet collant est généralement utilisé.

Le cadre en filet principal du cadre d'écran vibrant rotatif utilise généralement un maillage inférieur de 6 mailles ou 8 mesh, et la taille du trou d'écran requise peut être installée pour le dépistage. Le filet inférieur est principalement utilisé comme filet de traînée pour empêcher l'écran de s'effondrer et d'affecter l'effet de dépistage. Il existe différentes spécifications, y compris des diamètres de 400 mm, 600 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 1800 mm, 2000 mm, etc., qui peuvent être personnalisés selon les besoins.

Rack d'écran vibrant rotatif

Notre entreprise peut concevoir et personnaliser divers types de trames d'écran vibrantes rotatives en fonction des besoins des utilisateurs. Les amis dans le besoin sont les bienvenus pour appeler à la consultation!
